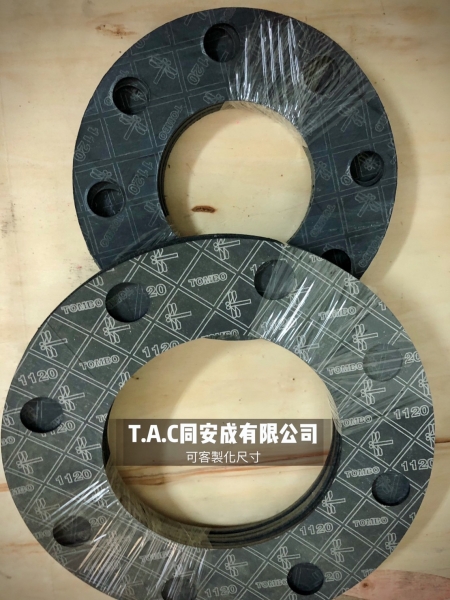

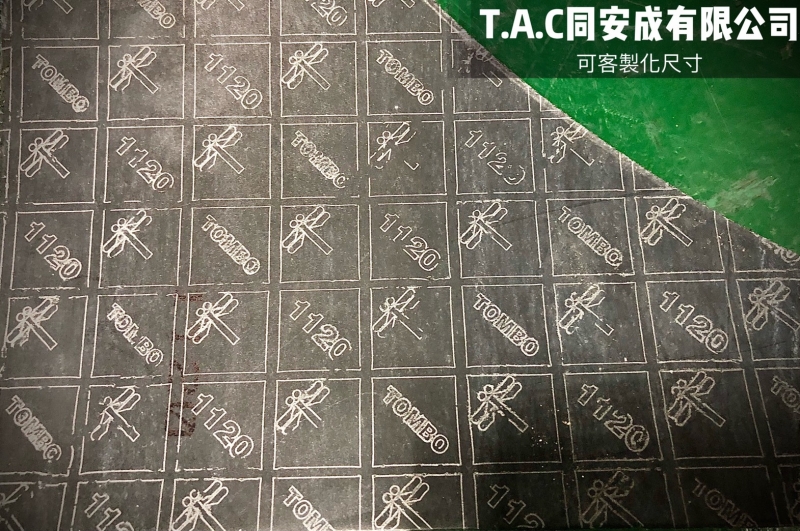

TOMBO 1120

膨脹石墨+芳綸纖維+丁腈橡膠(NBR)
具耐熱性、耐蒸氣性、耐腐蝕性、柔軟性且有高拉伸強度和良好的壓縮性,可用在高溫環境的法蘭、閥門和設備

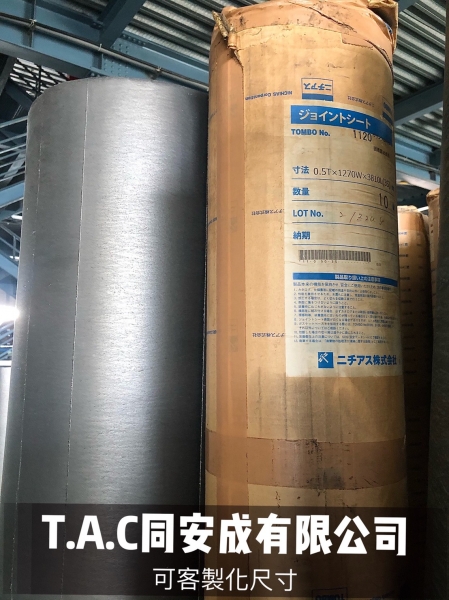

  • 板材規格:
    寬×長(mm) 厚度t (mm)
    0.4 0.5 0.8 1.0 1.5 2.0 3.0
    1270×1270(1S)
    1270×3810(3S)
    2540×3810(6S) × ×

    物理特性:
    厚度Thickness 1.5t測試結果

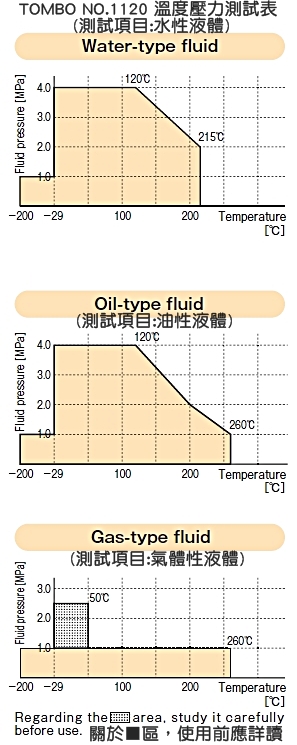

    溫度Temperature -200~260°C (持續溫度: 260°C)
    最大工作壓力Max.Pressure 4 MPa
    抗拉強度Tensile Strength 27.5 MPa (JIS R3453)
    壓縮率Compressibility 9% (JIS R3453)
    復原率Recovery 70% (JIS R3453)
    密度Density 1.53 g/cm³
    應力緩和率Stress Relaxation 25%
    墊片係數m 0.8t : 3.5     1.5t : 2.75    3.0t : 2.00
    最小設計應力y 0.8t : 44.8    1.5t : 25.5    3.0t : 11.0(MPa)
    耐油性Oil Resistance
    IRM903  150°C×5h
    厚度增加率: 2%
    抗拉強度減少率: 11%
    耐燃料油性Fuel Resistance
    ASTM Fuel B  R.T.×5h
    厚度增加率: 2%
    重量增加率: 1%
    認證Certificate TA LUFT氦洩漏認證







    備註: ASTM和DIN物理特性值皆根據1/16”厚度測試,除了ASTM F38是根據1/32”
